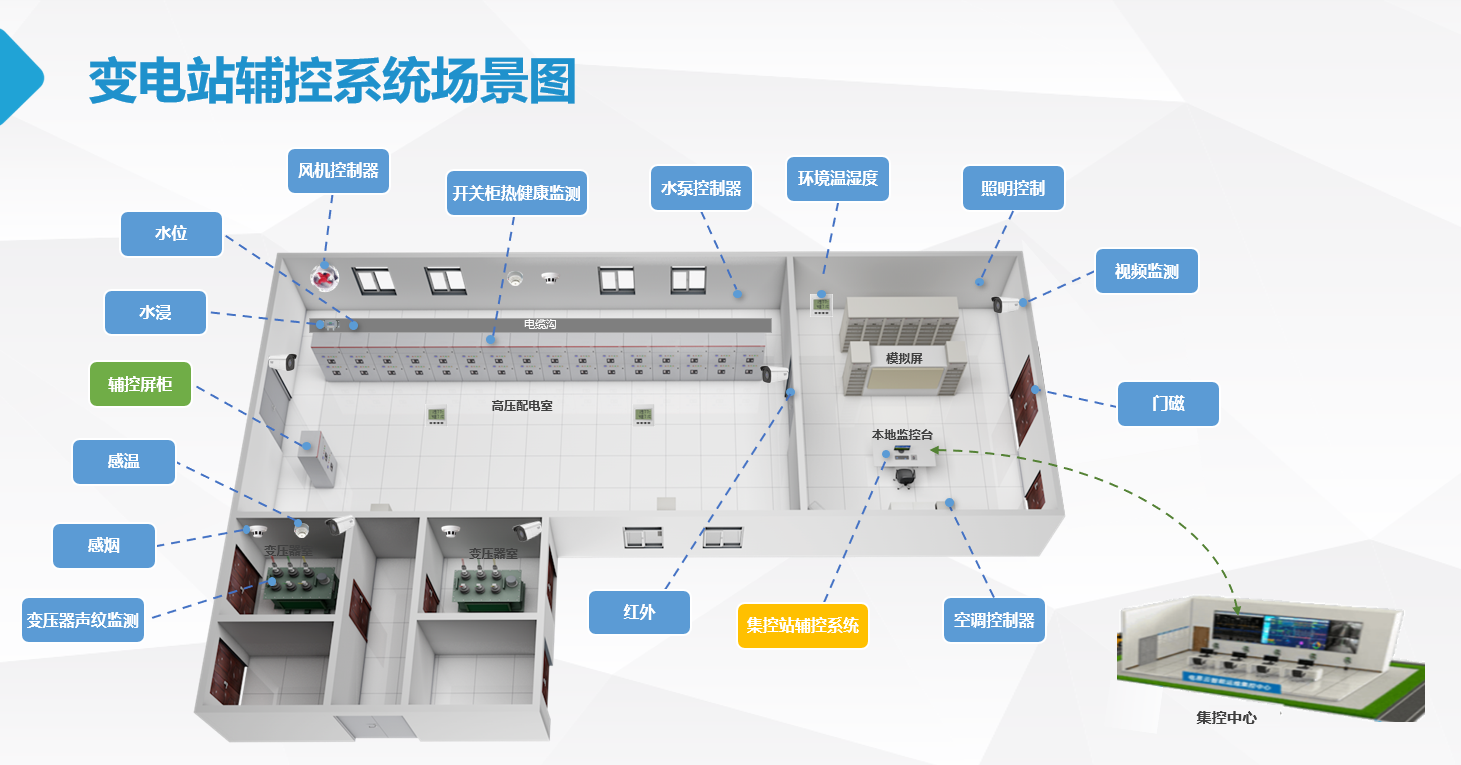

變電站動環子系統包括動環監控終端、空調控制器、照明控制器、除濕機控制箱、風機控制器、水泵控制器、溫濕度傳感器、微氣象傳感器、水浸傳感器、水位傳感器、絕緣氣體監測傳感器等設備。

前端設備通過RS485、I/0等接口方式與動環監控終端進行通訊，動環監控終端采用協議將數據整合上送至綜合應用服務器，并發送給輔助設備監控主機，實現站端環境數據的實時采集和監控。

動環監控單元:配置環境溫度、濕度、SF6氣體濃度、臭氧濃度、煙霧、火災、水浸噪聲等在線監控裝置，實現對智能配電站內環境參數的實時監測。

動環數據采集單元包括設備主要有:溫濕度傳感器、氣體傳感器、煙霧傳感器、水浸傳感器、噪音傳感器、調溫除濕設備等，主要功能如下:
溫濕度傳感器:實現對房內溫度、濕度的監測功能。
氣體傳感器:實現對配電站內六氟化硫、臭氧濃度值的實時監測功能。(無SF6氣體場合不需配置。)
煙霧傳感器:實現監測配電站內發生火災產生的煙霧狀況，并發出聲音等告整信號功能。(如消防已配置，則無需重復)
水浸傳感器:實現在線監測配電站水浸狀態:可根據運維需求，按照不同高度的水浸傳感器，以實現水浸預整和水浸停電等功能。(如現場不存在水浸可不配置。)
噪音傳感器:實現對配電站內設備噪聲值得實時監測功能。(根據現場環境需要進行配置。)
調溫除濕設備:實現配電站內溫濕度的控制功能。(高溫地區使用)
