1、概述

針對很多需要做動環監控系統的用戶，常常會遇到項目中涉及的動環監控系統除了需要監控機房本身，還需要同時監測如屏蔽室、豎井、泵房等區域的溫濕度、煙感、門禁、視頻等信號，這些區域具有布置分散、監控點位不多的特點，如果每個區域都配置嵌入式監控主機，無疑會增加項目的整體投資成本，那么今天我們就針對這種分散區域動環監控，介紹一種穩定可靠的低成本接入方案。

2、系統架構

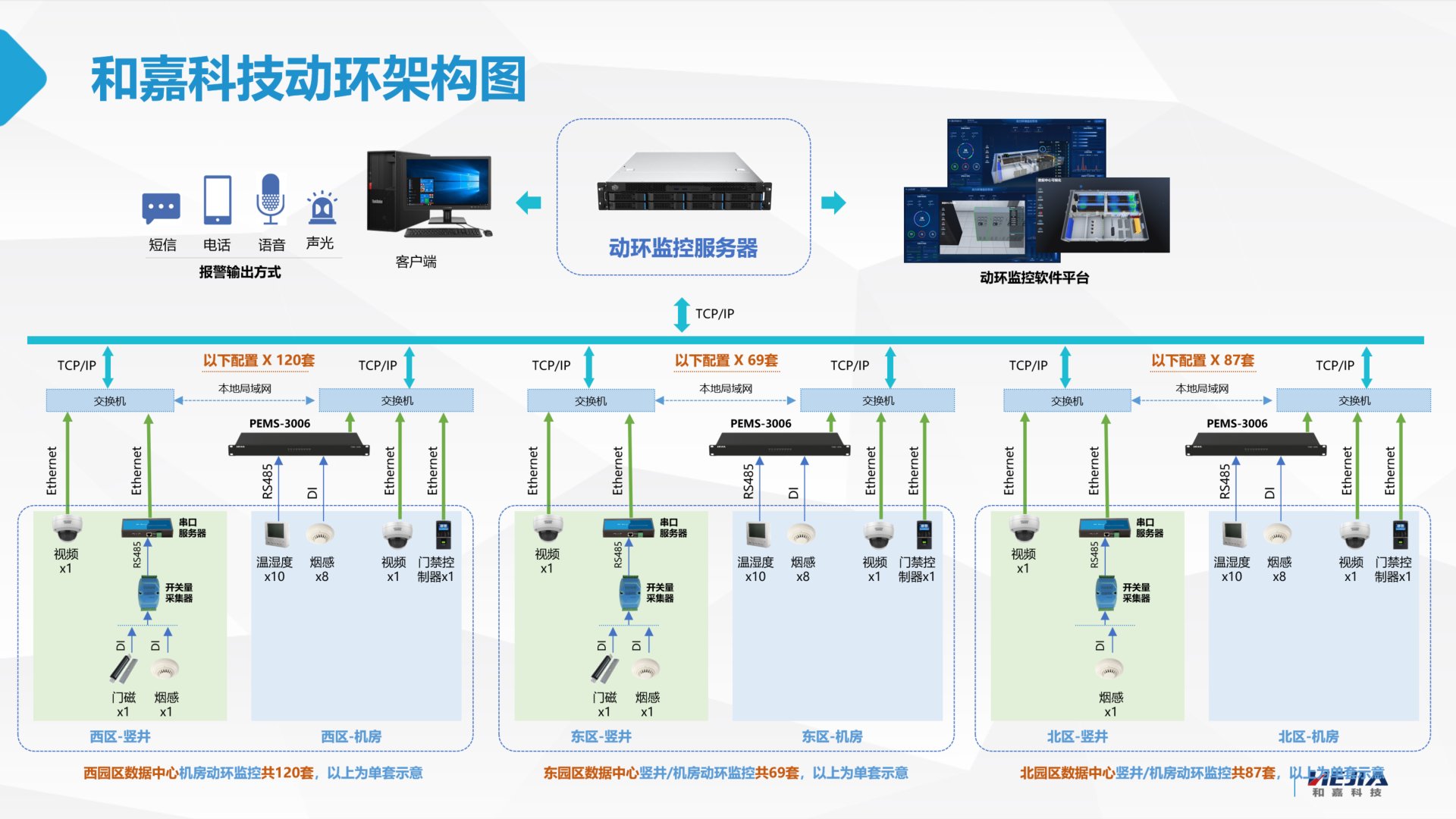

下面以某園區二百多個分散點動環監控集中采集項目為例，該項目數據中心分為西園區、東園區和北園區三個大的區域，每個園區中分散有幾十到上百個數量的豎井和機房，針對這個項目，我們的系統架構圖設計如下：

3、方案說明

（1）機房：在機房中配置一臺嵌入式監控主機，實現對動環溫濕度、煙感等傳感器的實時監測

（2）豎井：在鄰近區域的豎井，通過開關量采集器（型號MD82）將門磁、煙感等最多8路的開關量輸入信號轉換為1路RS485信號，該RS485信號接入串口服務器（型號SS60-2），將RS485轉換為以太網接入本地局域網

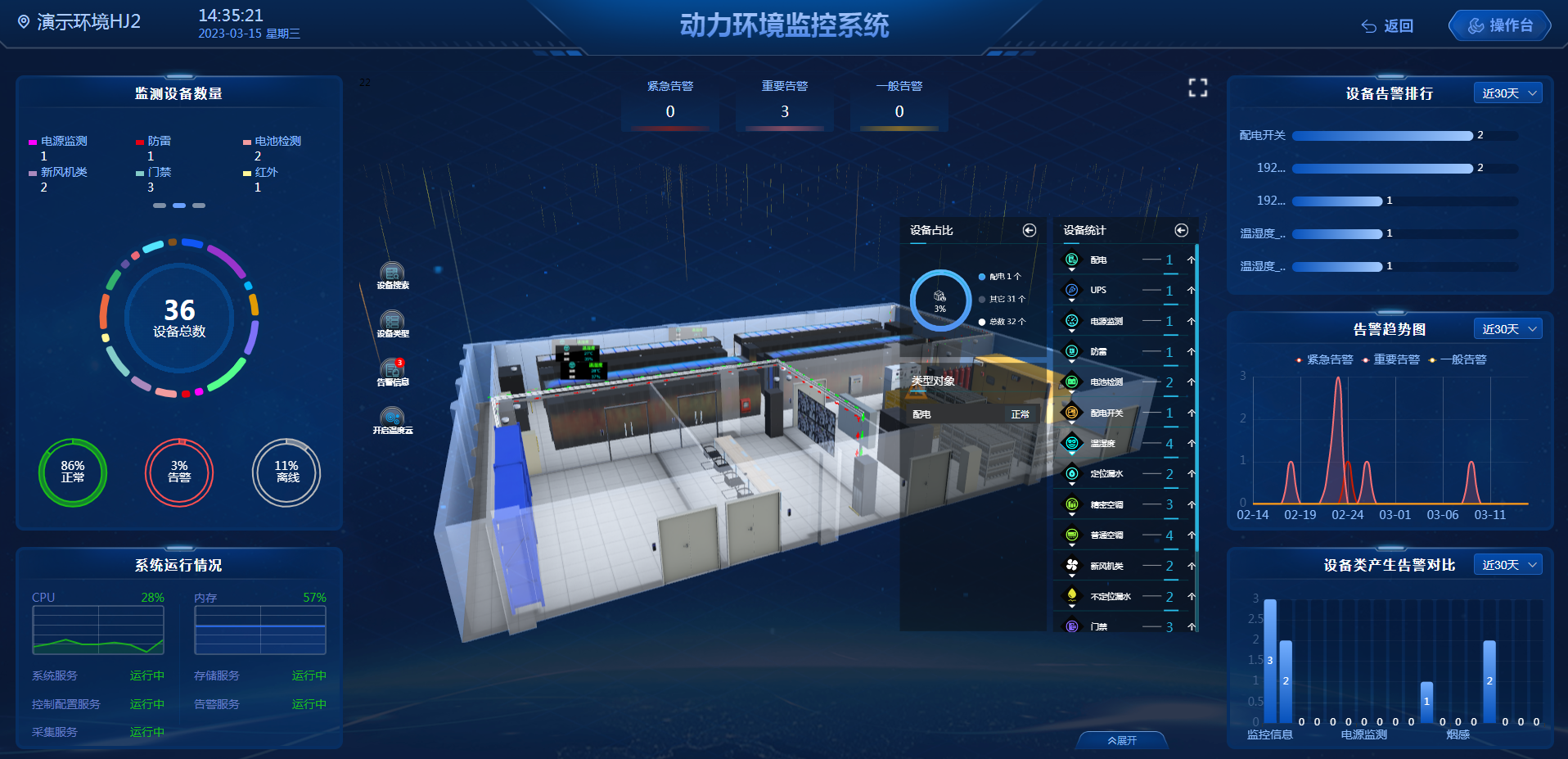

（3）集中監控：通過嵌入式監控主機的軟件配置，實現豎井中的采集信號接入布置在機房中的嵌入式監控主機實現數據的實時采集與處理，統一上傳動環監控平臺

4、配置詳解

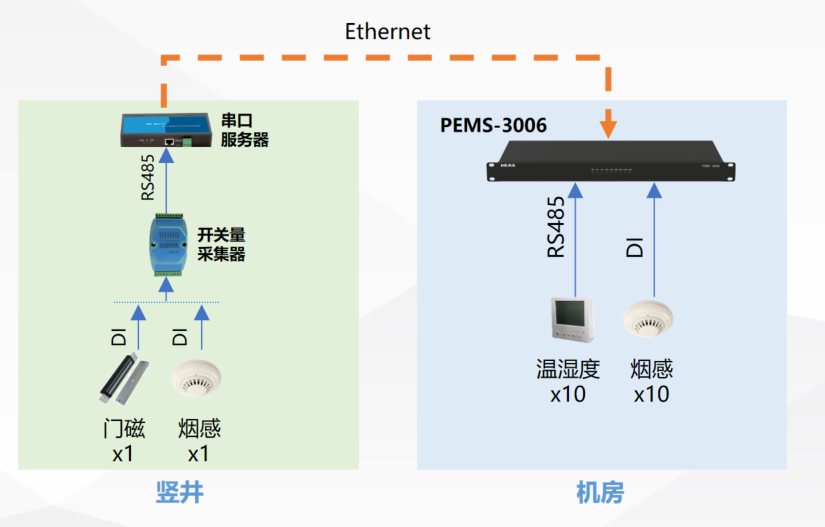

（1）豎井內門磁、煙感等開關量輸入信號轉為以太網接入網絡的方式如圖所示：

（2）在機房?jī)?nèi)布置的嵌入式監控主機的軟件中虛擬出一個串口，對應串口服務器的IP地址

（3）在嵌入式主機軟件中虛擬的串口，添加對應的煙感、漏水、門磁等傳感器信號，完成對鄰近分散區域內動環信號的集中采集

5、總結

以上針對分散區域動環監控集中監控的方案具有成本低、調試方便、配置靈活的特點，綜合考慮用戶投資成本、項目執行成本以及項目的長期穩定運行，是對分散區域動環監控較佳的配置方案，如有不明之處，歡迎詳細咨詢及探討。
